拉曼光谱仪(RAMAN)

品牌:Thermofisher

型号:DXR2xi

管理员:郭航  17792503321

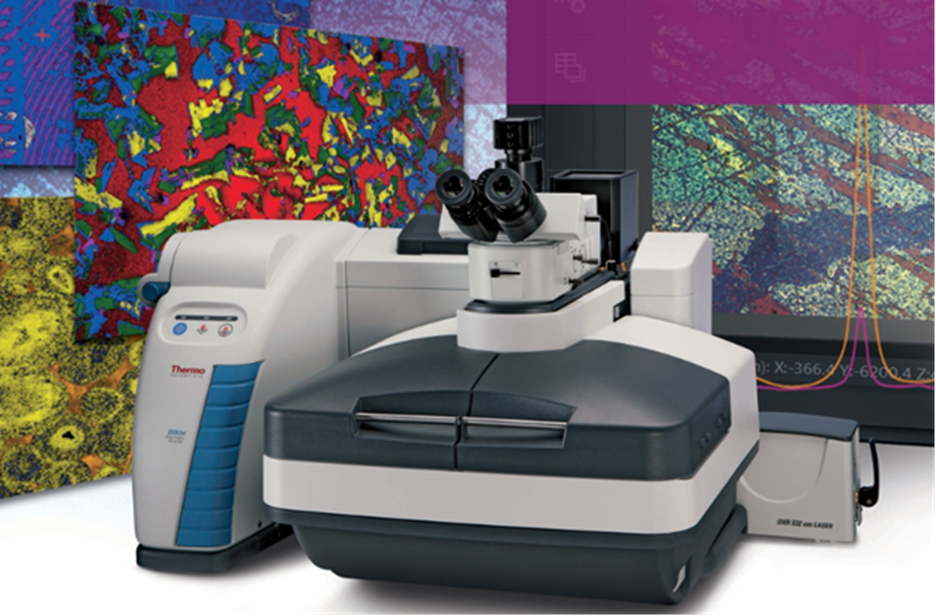

仪器简介:DXR2xi显微拉曼高速成像光谱仪(DXR2xi Raman Imaging Microscope),以可视化超快速成像技术和以成像为中心的拉曼成像软件OMNICxi相结合,高速获取拉曼光谱,XY面成像,YZ面成像,三维成像及原位分析的时间序列成像,辨别微观特征,实现超量数据采集与分析。针对偏振拉曼实现0-180°任意角度取偏的数据采集与分析。针对生物类高荧光干扰样品,成像过程中可采用光致漂白功能减弱或避开荧光干扰。

一 拉曼快速成像技术

1.磁悬浮控制驱动与光栅尺反馈控制的超快速超稳定大面积扫描高精度快速拉曼三维扫描成像自动平台,:

1.1.1 XY方向采用10nm精度光学encoder伺服反馈闭环控制

1.1.2 XY方向采用磁悬浮驱动控制

1.1.3 XY方向移动距离4x3英寸,采用软件和操纵杆双重自动控制

1.1.4 软件精确控制摄像图像联接,可实现快速大面积拉曼成像

2 有效光谱采集速度:>550张/秒

3 最大一次成像面积:100mm x75mm

4 XY,XZ和YZ二维拉曼成像

5 XYZ方向三维立体拉曼成像

6 双屏显示,双屏显示技术,进行拉曼成像与数据分析

二.EMCCD探测器

1.配置原装安道(Andor)EMCCD探测器

2.真空密封,致冷温度至少-70ºC控制。

3.可见与近红外增强,量子效率:500-700 nm处> 90%,700-800nm处>80%

4.暗噪声£0.00007e-/pixel/sec,

5.读出噪声: < 1电子/像元(EM模式)

三.主机系统

1.光谱仪设计

1.1光谱仪采用三反射镜无色差消像差光路设计,全光谱范围无色差,系统通光效率>30%。

1.2仪器采用I 级激光安全等级标准和模块化高稳固设计。

1.3 仪器的研究级显微镜、高分辨率光栅、高性能CCD探测器

2.灵敏度:

2.1拉曼快速成像灵敏度:单晶硅一阶峰的信噪比优于150:1。

2.2单点常规灵敏度

单晶硅三阶峰的信噪比优于20:1,可观察到四阶峰。

3.光谱分辨率:<1.5cm-1

4.光谱重复性:优于±0.1cm-1

5.共聚焦技术:

(1)软件控制机械式针孔式真共聚焦技术,以保证层析测量的精度。

(2)双光阑光学设计:针孔与狭缝处于同一共轭位置,简化光学传递元件,提高拉曼信号传递效率,保证共焦与非共焦下都能实现高灵敏度。计算机控制针孔与狭缝自动切换

(3)空间分辨率:横向分辨率 < 1微米 ,光轴方向纵向分辨率< 2微米

6.拉曼光谱测量范围:

532nm激光激发:50cm-1-6000cm-1拉曼位移(可扩展至9000cm-1)

785nm激光激发: 50cm-1-3250cm-1拉曼位移

633nm激光激发: 50cm-1-3400cm-1拉曼位移

四. 激光激发组件

1. 须具备升级第三第四激光激发的能力

2. 瑞利滤光装置:各激发波长均采用长寿命双瑞利滤光片与激光线滤光片

3. 样品点激光功率控制衰减:到样品激光功率调节&sup3;200级

五.共聚焦显微镜

1. 研究级显微镜,配10X目镜。

2. 配置20X、50X、50XLWD 100X 100LX明暗场物镜

3. 明暗场照明

4. 彩色摄像系统,可在计算机上显示存储图像。
