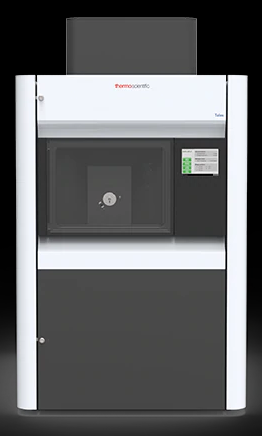

洛伦兹场发射透射电镜(FE-TEM)


    产品型号:ThermoFisher Talos-F200X

英文名称:Field Emission Transmission Electron Microscope (FE-TEM)

装机时间:2020年9月

管理员:李超 13659187846

仪器简介:

Talos-F200X该仪器配备超高亮度场发射电子枪、洛伦兹透镜、电子全息丝、四分割STEM探头、Gatan Oneview和Ceta双相机、四对称EDS能谱仪、多型原位样品杆以及丰富的电镜数据采集和分析软件;具备TEM、SAED、NBED、CBED、HAADF、ADF、BF、iDPC等图像采集,EDS成分分析,3D微结构分析,洛伦兹透射,电子全息等功能。重点突出磁学材料的高分辨率微观结构研究。

核心参数:

分辨率:点分辨率≤ 0.23 nm,晶格分辨率:≤ 0.12 nm,STEM HAADF分辨率:≤ 0.16 nm

  • 超高亮度场发射电子枪,具有高稳定性、高亮度等特点;

  • 200 kV加速电压,点分辨率≤0.23 nm,晶格分辨率≤0.12 nm,STEM分辨率≤0.16 nm;

  • 四能谱探头对称内置设计,适用于干净能谱信号的获取;

  • 配有三维重构软件,可实现图像的三维重构功能;

  • 配洛伦兹透射和电子全息丝,可开展磁学材料的研究;

  • 配原位力热、热电、低温双倾样品杆,可开展原位透射电镜研究。

收费说明:该设备实行成本核算、有偿使用,具体收费标准见预约系统说明。

开放安排:面向校内外开放,校内用户优先,所有用户通过学校仪器设备物联共享信息系统预约和使用设备。

预约和开放时间:每周一13点整开放下一周的预约;周一~周五工作时间对校内外同时开放,校内优先,非工作时间只对自主操作用户开放使用。
